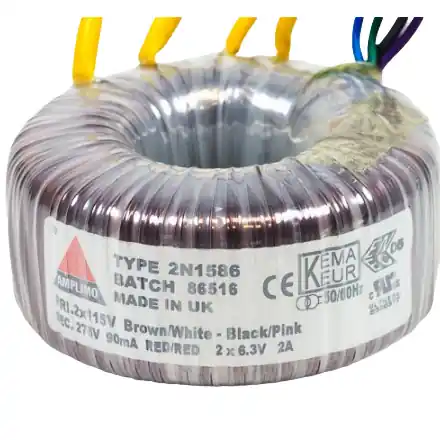

Descrizione del prodotto Amplimo 2N1586 Power Transformer Tube Amplifier 50 VA
L'Amplimo 2N1586 Trasformatore di Alimentazione per Amplificatore a Valvole 50 VA è un trasformatore toroidale per la realizzazione di amplificatori a valvole, con doppi primari da 115 V e secondari dedicati da 275 V e doppi 6,3 V in un compatto corpo da 85 mm.
Punti salienti dell'Amplimo 2N1586
- Trasformatore toroidale di alimentazione per amplificatori a valvole
- 2 x 115 V primari per funzionamento a 115 V o 230 V
- Secondari: 275 V a 90 mA e 2 x 6,3 V a 2 A
- Diametro compatto di 85 mm e altezza di 43 mm, peso 0,8 kg senza materiali di montaggio
- Fornito con rondella metallica, rondelle in neoprene, bullone e dado M5x50
- Omologazioni KEMA KEUR, ENEC, CE e UL/CSA
Dettagli prodotto Amplimo 2N1586
Amplimo 2N1586 Trasformatore di Alimentazione per Amplificatore a Valvole 50 VA Trasformatore Toroidale per Amplificatori a Valvole
L'Amplimo 2N1586 è progettato per applicazioni di alimentazione per amplificatori a valvole, risultando una scelta mirata per chi realizza amplificatori che richiedono un secondario ad alta tensione e avvolgimenti separati per i filamenti. La costruzione toroidale mantiene il trasformatore compatto, con un diametro di 85 mm e un'altezza di 43 mm.
Il lato primario utilizza due avvolgimenti da 115 V, consentendo il collegamento in serie per funzionamento a 230 V o in parallelo per 115 V. Sul lato secondario, il trasformatore fornisce 275 V a 90 mA, più due avvolgimenti da 6,3 V ciascuno da 2 A. Tutte le tensioni di uscita sono specificate a pieno carico ohmico, con regolazione al 12%.
Per l'integrazione in alimentatori per progetti di amplificatori a valvole, il 2N1586 include cavi solidi di circa 200 mm e connessioni degli avvolgimenti chiaramente definite. I materiali di montaggio sono inclusi: una rondella metallica da 70 mm, due rondelle in neoprene da 70 mm e un bullone M5x50 con dado.
La sicurezza e la protezione sono garantite dalle omologazioni KEMA KEUR, ENEC, CE e UL/CSA, oltre alla conformità RoHS. Sono richiesti fusibili primari ritardati: 0,5 A 5 x 20 mm IEC127 high I²t per alimentazione a 115 V, oppure 0,25 A 5 x 20 mm IEC127 high I²t per alimentazione a 230 V. È richiesta una protezione aggiuntiva per ogni secondario, rendendolo un componente adatto tra gli accessori per amplificatori specialistici per lavori DIY e di assistenza accurati.
