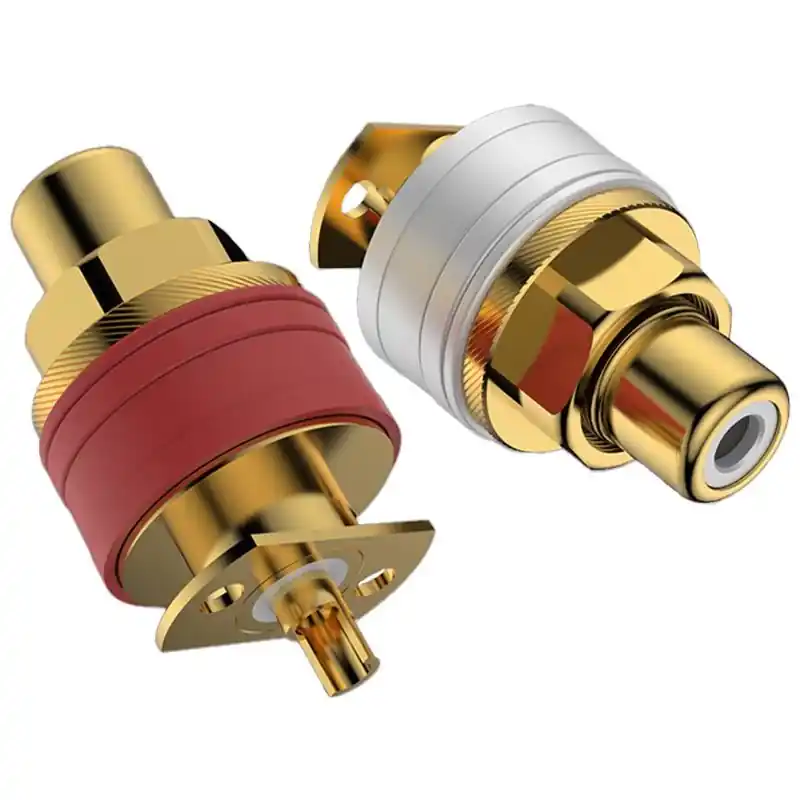

Connettore RCA da pannello in rame - placcato oro
Viborg Audio - RC101G
RC101G è un connettore RCA da pannello progettato per applicazioni audio di fascia alta, con costruzione completamente metallica e materiali conduttivi ad alta purezza. Il corpo è realizzato con presa esterna e interna in rame puro, per garantire bassa resistenza di contatto e migliore integrità del segnale. Lisolamento interno utilizza FEP (rosso/bianco), mentre lisolamento esterno è in PA66, soluzione che combina stabilità meccanica e buone proprietà dielettriche.
Il sistema di fissaggio impiega vite con dado in ottone cromato, pensato per un serraggio stabile e affidabile anche in installazioni ripetute. È adatto a cavi con diametro massimo 2,7 mm. La placcatura dei contatti è una tripla placcatura in rame OFC, argento e oro che garantisce un'eccellente conducibilità elettrica e una trasmissione dell'alimentazione estremamente efficiente.
Il montaggio è manuale tramite dado zigrinato oppure industrializzabile con utensili per anelli elastici; la distanza consigliata tra i centri è 17,5 mm. È compatibile con pannelli fino a 5,5 mm di spessore e richiede foro di taglio 12 mm.
Caratteristiche
| Parametri | Valori |
| Conduttore | Rame puro |
| Placcatura | OFC Rame Argento Oro |
| Corpo | Rame puro con componenti di fissaggio in ottone cromato e ottone placcato oro |
| Dimensioni | 32,5 mm (altezza) × 17 mm (diametro) foro pannello Ø12 mm |
| Connessioni | Vite di fermo |
| Diametro del cavo compatibile | Fino a 2,7 mm |
| Diametro connettore compatibile | Installazione su pannello con foro Ø12 mm (con spessore pannello max 5,5 mm) |
| Montaggio | - Senza problemi a mano utilizzando il dado zigrinato - Per la lavorazione in serie, si consiglia l'uso di pinze per anelli elastici (esterni) - Distanza consigliata tra i centri delle due prese: 17,5 mm |
| Spessore per l'assemblaggio | Rondella distanziatrice 1: 1 mm, PA 6, rosso o bianco Rondella distanziatrice 2: 2 mm, PA 6, rosso o bianco Rondella a gradino 3: 3,5 mm, PA 6, rosso o bianco Rondella direzionale: 3,17 mm, PA 6 rosso o bianco Taglio esterno: OD12 mm, gradino quadrato: 1x1,6 mm |
| Brand | Viborg Audio |
| Connector Material | Copper |
| Contact Plating | Gold |
| Connection Type | PCB |
| Insulation Material | Teflon |
